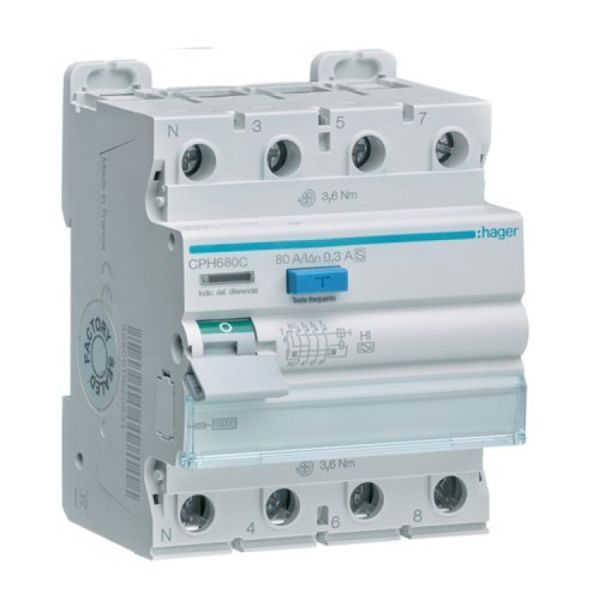

CPH680C УЗО 4P 10kA 80A 300mA A-Hi S

Селективный противопожарный выключатель дифференциального тока CPH680C производства Hager – предназначен для защиты от утечки электрического тока и контроля состояния изоляции. УЗО с характеристикой HI выполняют защитное отключение с задержкой примерно 10 мс. Селективное (избирательное) – S. Основные данные дифреле CPH680C (Hager): – Цепь: трехфазная. – Чувствительность (ТИП) : A-Hi S – Номинальный ток: 80А – Ток утечки: 300mA (0,3А). – Подключение: винтовое. – Ширина модуля: 4. Дополнительные данные: – Посадочное место: стандартная дин-рейка (35мм). – Отключающая способность: 10kA. (с дополнительным автоматическим выключателем). – Расчетное напряжение: 230/400В~ +6%, 50/60 Гц. – Приспособлены для последующей установки дополнительных устройств. – Возможен одиночный демонтаж с системы фазных шин. – С удобными для монтажа клеммами Bi-Connect. – Защита от прикосновения. Селективное устройство защитного отключения CPH680C A-Hi S В сравнении с обычным дифреле, селективное дифреле CPH680C характеризуется параметрами срабатывания, с задержкой на несколько периодов напряжения и выдерживают импульсы тока до 5000 А. Задержка на отключение у реле составляет 4 мсек. Задержку на отключение данное селективное реле может производить избирательно по отношению к включенным дальше в цепи УЗО обычного типа. Благодаря этому селективное УЗО CPH680C может использоваться как вводное УЗО (главное). Для соблюдения оптимальной селективности при каждом уровне тока утечки чувствительность включенных далее по цепи УЗО должно составлять 30 или 10 мА. Подключение: Многожильные проводники: 16 мм². Монолитные проводники: 25 мм². Назначение устройства защитного отключения (Hager CPH680C) Устройства защитного отключения, в том числе дифреле CPH680C, были разработаны для защиты людей, животных от поражения током при прямом или непрямом контакте до электрического оборудования, которое находится под напряжением. Так как УЗО CPH680C контролирует ток утечки, его можно также использовать для контроля состояния изоляции, тем самым, обеспечивая дополнительную защиту от пожара. Принцип действия Дифференциальное реле CPH680C является электромагнитным устройством, имеет магнитную цепь в виде кольцевого сердечника, по которому проходит течение основного тока. Вторичная обмотка питает реле. При возникновении на стороне потребителя тока утечки векторное равновесие нарушается, и по измерительной обмотке начинает протекать ток, пропорциональный току утечки и реле срабатывает. Функция дифференциального реле может быть встроенной в автоматический выключатель такие устройства называются – дифференциальными автоматическими выключателями (дифавтоматами).
