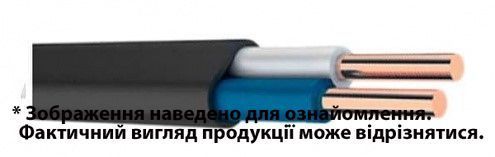

ВВГ Пнг 2*4

КАБЕЛІ СИЛОВІ З МІДНИМИ СТРУМОПРОВІДНИМИ ЖИЛАМИ (В ПЛОСКОМУ ВИКОНАННІ) ВВГ-П • ВВГнг-П • ВВГнгд-П ВВГ3-П • ВВГ3нг-П • ВВГ3нгд-П ВВГ5-П • ВВГ5нг-П • ВВГ5нгд-П В – Ізоляція з полівінілхлоридного пластикату В – Оболонка з полівінілхлоридного пластикату Г – Відсутність захисного покриву поверх броні або оболонки («голий») П – Плоский нг – Не поширює горіння нгд – Не поширює горіння, зі зниженим газодимовиделенням ПРИЗНАЧЕННЯ Кабель призначений для передачі і розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц. Кабелі на номінальну напругу 0,3/0,5 кВ можуть використову- ватися для електричних систем 0,38/0,66 кВ. Кабель призначений для прокладання в сухих і вологих виробничих приміщеннях, на ес- такадах, в блоках, а також для прокладання на відкритому повітрі. Кабелі марок ВВГ-П, ВВГ3-П, ВВГ5-П призначені для поодино- кого прокладення. Кабелі марок ВВГнг-П, ВВГ3нг-П, ВВГ5нг-П при- значені для прокладання в умовах, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках. Кабелі марок ВВГнгд-П, ВВГ5нгд-П призначені для прокладання в умовах, де потрібне не- розповсюдження горіння кабелю при прокладанні в пучках, зниже- не димоутворення і малонебезпечна токсичність газів. Кабелі марок ВВГ3нгд-П призначені для прокладання в умовах, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках, знижене димоутворення і помірно небезпечна токсичність газів. Кабелі відносяться до класу стійких до поширення полум’я за умови поодинокого прокладення по ДСТУ 4809. Кабелі марок ВВГнг-П, ВВГ3нг-П, ВВГ5нг-П, ВВГнгд-П, ВВГ3нгд-П, ВВГ5нгд-П відно- сяться до класу стійких до поширення полум’я при прокладанні в пучках по категорії А згідно ДСТУ 4809 КОНСТРУКЦІЯ Струмопровідна мідна жила: • у кабелів ВВГ-П однодротова кругла (ок) 1 класу гнучкості; • у кабелів ВВГ3-П багатодротова кругла (мк) 3 класу гнучкості; • у кабелів ВВГ5-П багатодротова кругла (мк) 5 класу гнучкості. Ізоляція кабелів марок ВВГ-П, ВВГ3-П, ВВГ5-П, ВВГнг-П, ВВГ3нг-П, ВВГ5нг-П – полівінілхлоридний пластикат; кабелів марок ВВГнгд-П, ВВГ3нгд-П, ВВГ5нгд-П – композиція зниженої пожежонебезпеки. Маркування ізоляції жил колірне. Ізольовані жили розташовані паралельно одна одній. Оболонка кабелів марок ВВГ-П, ВВГ3-П, ВВГ5-П – полівінілхлоридний пластикат; кабелів марок ВВГнг-П, ВВГ3нг-П, ВВГ5нг-П – полівінілхлоридний пластикат зниженої горючості; кабелів марок ВВГнгд-П, ВВГ3нгд-П, ВВГ5нгд-П – композиція зниженої пожежонебезпеки. ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ Температура прокладання кабелю - не нижче -5 °С Температура експлуатації кабелю - від -50 °С до +50 °С Відносна вологість повітря - до 98% при +35 °С Тривало допустима температура нагріву жил кабелів при експлуатації +70 °С Будівельна довжина кабелів - за узгодженням Термін служби - 30 років Гарантійний термін експлуатації - 5 років Кабелі поставляються в бухтах або на дерев’яних барабанах.
