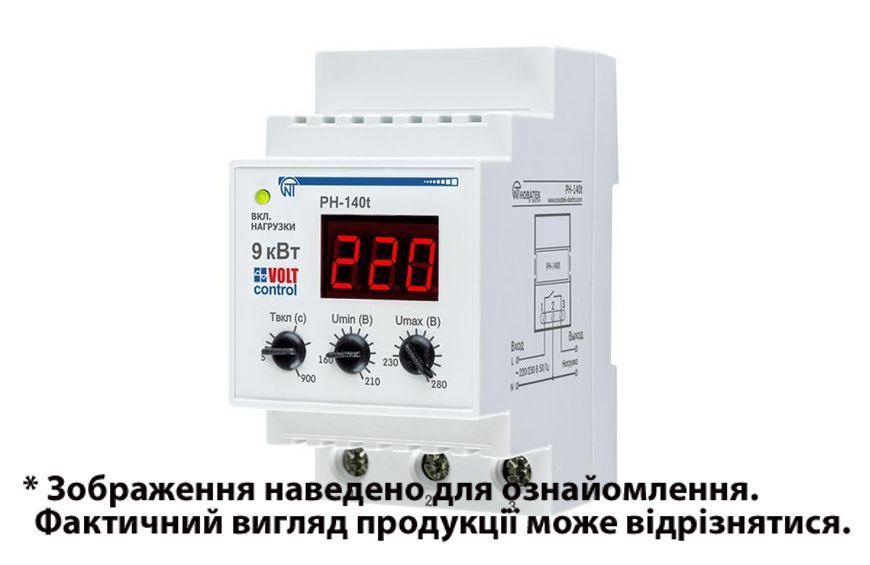

Реле контролю напруги, (РН-106) РН-140Т 40А, 220В, З ТЕРМОЗАХИСТОМ НОВАТЕК (арт. РН-140Т)

Реле напруги РН-140Т з термозахистом Новатек для захисту побутової техніки- призначений щодо захисту побутової техніки: холодильників, кондиціонерів, пральних машин, теле-, відео- та аудіотехніки і т.д, потужністю до 9 кВт, від неприпустимих коливань напруги у мережі і наслідків обриву нейтралі (нуля). РН має переваги: - забезпечує відключення обладнання, що захищається, якщо значення напруги мережі виходить за межі, задані користувачем (після відновлення параметрів мережі відбувається автоматичне повторне включення (надалі АПВ); - знижує рівень високочастотних перешкод; - індицирує діюче значення вхідної напруги, стан аварії і стан вихідного реле. На відміну від аналогічного реле РН-140, прилад РН-140t має захист від внутрішнього перегріву. (Для РН-140t у разі, якщо температура всередині корпусу перевищить 80°С, відбудеться аварійне відключення навантаження). Три стану роботи реле: - Якщо РН знаходиться у нормальному режимі роботи і напруга мережі знаходиться у заданих користувачем межах - горить індикатор включення навантаження, а на індикаторі відображається значення контрольованої напруги. - У разі, коли напруга мережі виходить за межі, задані користувачем, на час більше, ніж вказано у характеристиці, то РН переходить у стан аварії за напругою і починається відлік часу АПВ. У цьому стані устаткування, що захищається відключається від мережі. Індикатор включення навантаження не горить, а на індикатор виводиться значення контрольованої напруги у миготливому режимі. - Після відновлення параметрів напруги і завершення часу витримки відбувається автоматичне повторне включення навантаження (АПВ) реле переходить у стан нормальної роботи. Технічні характеристики: Тип Реле напруги РН-140t для захисту побутової техніки та електрообладнання Макс. комутований струм при активному навантаженні, A 40 Макс. потужність комутації при активному навантаженні (сos ф = 1,0), кВт (лампа) 9 Макс. потужність комутації при актівноіндуктивному навантаженні (сos ф = 0,4), кВА (двигун) 1,6 Номінальний режим роботи Тривалий Монтаж Стандартна DIN-рейка 35 мм Захист від внутрішнього перегріву Має Номінальна напруга ізоляції, В 220-230 Частота мережі, Гц 47-65 Діапазон регулювання: - Спрацювання по Umin, В -160-210 - Спрацювання по Umах, В - 230-280 - Час АПВ, сек - 5-900 Фіксований час спрацювання при підвищенні напруги понад 30 В від уставки по Umах, або при підвищенні напруги вище 285 В, сек 0,12 Ступінь захисту лицьової панелі / клемника IР40 / IР10 Клас захисту від ураження електричним струмом ІІ (високий) Кліматичне виконання, температура УХЛ 3,1; -35 до + 55ºС Фіксований час спрацювання по Umах, сек 1 Фіксована затримка відключення по Umin, сек 7 Розмір (В х Ш х Г) 93 х 52,5 х 66,5 мм Вага, кг 0,2 Виробник Новатек (Україна) Гарантія від виробника 10 років.
