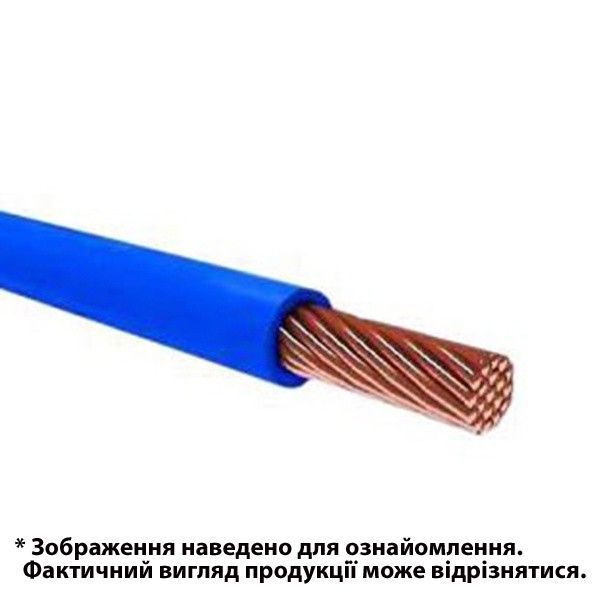

ПВ3*0,5

МІДНІ ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК ПВ1• ПВ3 • ПВ5 • ПВ1нг • ПВ3нг ПВ5нг • ПВ1нгд • ПВ3нгд • ПВ5нгд П – Провід В – Ізоляція з полівінілхлоридного пластикату 1 – Струмопровідна жила 1-2 клас гнучкості 3 – Струмопровідна жила 3-4 клас гнучкості 5 – Струмопровідна жила 5 клас гнучкості нг – Не підтримує горіння нгд – Не поширює горіння, зі зниженим газодимовиділенням ПРИЗНАЧЕННЯ Проводи призначені для електричних установок при стаці- онарному прокладанні в силових мережах, а також для монтажу електрообладнання, машин, механізмів і верстатів. Проводи з перетином жил 0,5-1 мм2 призначені для внутріш- нього монтажу на номінальний перетин 300/500 В, проводи перети- ном 1,5-400 мм2 – загального призначення на номінальну напругу до 450/750 В частотою до 400 Гц або постійну напругу до 1000 В. Проводи марки ПВ3 призначені для монтажу ділянок елек- тричних ланцюгів, де можливі вигини дроту. Проводи марки ПВ5 призначені для монтажу ділянок елек- тричних ланцюгів, де можливі часті вигини дроту. Проводи відно- сяться до класу стійких до поширення полум’я за умови поодиноко- го прокладення по ДСТУ 4809. Проводи марок ПВ1нг, ПВ3нг, ПВ5нг, ПВ1нгд, ПВ3нгд, ПВ5нгд відносяться до класу стійких до поширення полум’я при прокладен- ні в пучках по категорії А згідно ДСТУ 4809. КОНСТРУКЦІЯ Струмопровідна однодротова або багатодротова жила з мід- ного м’якого дроту: • у проводів ПВ1 – 1-2 класу гнучкості; • у проводів ПВ3 – 3-4 класу гнучкості; • у проводів ПВ5 – 5 класу гнучкості. Ізоляція проводів марок ПВ1, ПВ3, ПВ5 – полівінілхлоридний пластикат; марок ПВ1нг, ПВ3нг, ПВ5нг – полівінілхлоридний пласти- кат зниженої горючості; марок ПВ1нгд, ПВ3нгд, ПВГ5нгд – компози- ція зниженої пожежонебезпеки. Проводи виготовляються з різним кольором ізоляції, колір узгоджується при замовленні. ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ Температура експлуатації кабелю - від -50 °С до +50 °С Відносна вологість повітря - до 100% при +35 °С Тривало допустима температура нагріву жил кабелів при експлуатації +70 °С Мінімальний радіус вигину при прокладанні: для марки ПВ1 - 10 зовнішніх діаметрів кабелю для інших марок проводів - 5 зовнішніх діаметрів кабелю Будівельна довжина кабелів - за узгодженням Термін служби - не менше 15 років Гарантійний термін експлуатації - 2 роки Монтаж кабелю повинен здійснюватися при температурі - не нижче -5 °С Кабелі з зовнішнім діаметром до 12 мм поставляються в бухтах або на дерев’яних барабанах, кабелі з діаметром понад 12 мм
